Glazed Tile Cold Bending Machine Full Automatic Delta PLC Control And Hydraulic Cutting Blade Material 12CrMoV

South Africa Glazed Tile Cold Bending Machine Full Automatic Delta PLC Control and Hydraulic Cutting

Main composition of the machine

The machinery line are consists of  de-coiler,material guiding, roll forming system, hydraulic cutting system  ,and full automatic electric control cabinet with Delta PLC

Technical parameters

1. Matching material: PPGI

2. Material thickness range:  0.5-0.8 mm

3. Main motor power: 5.5 KW

4. Forming speed: 8-12 m/min

5. Hydraulic cutting power: 3.0 KW

6. Quantity of stands:  18 stands

7. Shaft Material and diameter: ￠75 mm, material is 45# forge steel

8. Material Of The Stations: Guide rail style

9. Tolerance: 3m+-1.5mm

10. Way Of Drive: 1.0 inch single chain

11. Controlling system: PLC

12. Total weight: about  4  Tons

13. Voltage: 380V/ 3phase/ 50 Hz

14. Size of the machine: L*W*H  5.8 * 0.8 * 1.6 mM

15. Material of forming rollers: 45 steel, coated with chromed treatment

16. Material of cutter blade: Cr 12 mould steel with quenched treatment 58-62℃

17. Surface treatment of rollers:mirror polished

18. Spacer treatment:plating

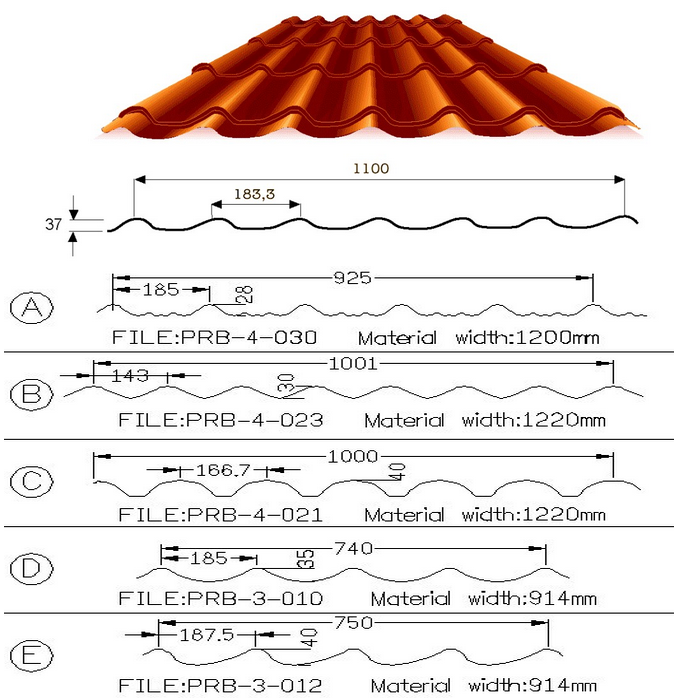

Roof Tile Reference

Working Flow

De-coiler ---- Material guiding ---- Roll forming ---- Plc control hydraulic cut to length system ---- Finish

Packing List details

De-coiler                                                       x1 set

Roll forming machine                                   x1 set

Control box                                                   x1 set

Hydraulic cutting system                              x1 set

Receiving platform                                       x2 sets

Cutting mould                                               x2 sets
